JM-C 型电源防雷器

　　一、概述

　　JM-C 型电源防雷器，适用于 LPZ0 、LPZ1 、LPZn 雷击区中，三相 / 单相 AC380/220V 供电系统的感应过电压防护。

　　二、主要特点：

　　1、采用模块化设计，可自行组合及带电更换；
　　2、标准 DIN 轨式安装，安装维护方便；
　　3、响应时间快，≤ 25ns ；
　　4、低残压等级；
　　5、内置热脱扣机构、故障显示、遥信告警功能，维护方便；
　　三、命名规则

　　四、技术参数 ：

　　五、 产品的选型说明：
　　JM 系列电源防雷器采用单模块设计。可根据需要保护不同的线路，如保护单相三线制选用 2 模块、三相四线制选用 3 个模块、三相五线制选用 4 个模块。
　　产品结构采用模数化设计，安装结构采用 DIN 导轨形式。产品自带失效显示、遥信告警。为方便用户安装，也可根据实际安装需要做成箱体结构 。

　　六、 安装使用和维护
　　1、本防雷器安装于室内，采用规格为 35mm 的 DIN 型导轨安装。
　　2、先用截面积大于16mm2的软铜线（黄绿色）将防雷器的接地端子与接地排可靠连接，连线尽量短直。
　　3、依次用截面积大于10mm2的软铜线将防雷器的接线端子（N 、L）与零线、火线作可靠连接，为安全起见，请务必关掉电源操作，该连线宜短直。
　　4、为防止短路电流而影响系统运行，防雷器上端应考虑安装保护熔丝或空开，可参考如下要求选择：

　　5、若是带遥信功能，在模块上端可输出一组触点信号；在模块保护失效时，其常开 / 常闭触点动作（触点规格： 1A/120VAC 或 2A/30VDC ），用于信号检测。
　　6、防雷器失效时，窗口显示由绿色变为红色，若带遥信功能，则在触点处输出一组信号进行远程报警。
　　7、本防雷器无需特别维护，只是当保护器单元失效时，请及时更换。更换时，只需将失效的保护器单元拔出，插入新的即可。
　　8、每年雷雨季节前请仔细检查防雷器有无损坏，如有故障，请及时更换或与我公司技术服务部联系。

　　七、产品接线示意图

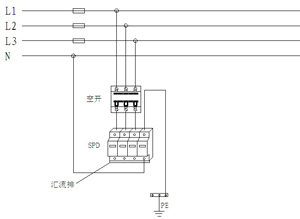

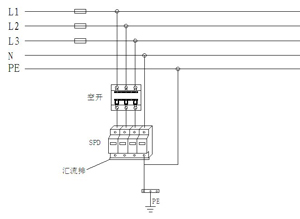

         JM- 4P防雷器接线示意图                                                                                               JM- 3+1P防雷器接线示意图

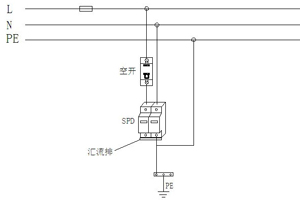

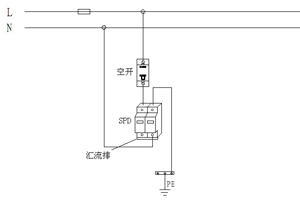

            JM- 2P防雷器接线示意图                                                  JM- 1+1P防雷器接线示意图
