JM-B型电源防雷器

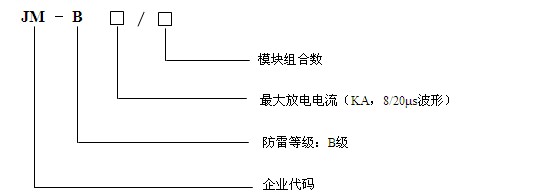

　　三、命名规则：

　　六、安装使用和维护
　　1、本防雷器安装于室内，采用规格为35mm的DIN型导轨安装。
　　2、先用截面积大于25 mm2的软铜线（黄绿色）将防雷器的接地端子与接地排可靠连接，连线尽量短直。
　　3、依次用大于16mm2的软铜线将防雷器的接线端子（N、L）与零线、火线作可靠连接，为安全起见，请务必关掉电源操作，该连线宜短直。
　　4、为防止短路电流而影响系统运行，防雷器上端应考虑安装保护熔丝或空开，可参考如下要求进行选择：

　　5、若是带遥信功能，在模块上端可输出一组触点信号；在模块保护失效时，其常开/常闭触点动作（触点规格：1A/120VAC或2A/30VDC），用于信号检测。
　　6、防雷器失效时，窗口显示由绿色变为红色，若带遥信功能，则在触点处输出一组信号进行远程报警。
　　7、本防雷器无需特别维护，只是当保护器单元失效时，请及时更换。更换时，只需将失效的保护器单元拔出，插入新的即可。
　　8、每年雷雨季节前请仔细检查防雷器有无损坏，如有故障，请及时更换或与我公司技术服务部联系。
　　七、产品接线示意图

         JM- 4P防雷器接线示意图                                                                                               JM- 3+1P防雷器接线示意图


            JM- 2P防雷器接线示意图                                                  JM- 1+1P防雷器接线示意图
